毫米波雷达测试系统

概要

⚫ 雷达是用电波测量物体方位、距离、移动速度及大小的装置。

⚫ 雷达与摄像头、激光雷达等其他障碍物传感器相比，具有不易受到雨、雾、逆光 等影响的特点；作为视野不好的夜间和恶劣天气时也能使用的障碍物传感器备受 瞩目。

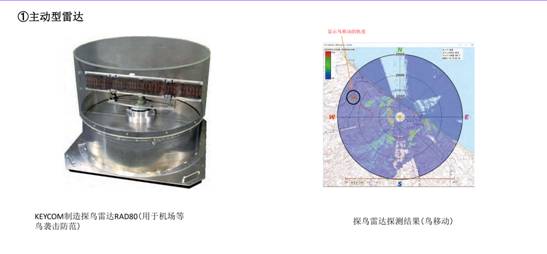

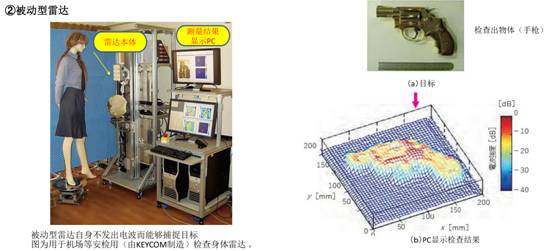

⚫ 雷达分为主动和被动两种类型，根据用途区分使用: ①主动型雷达自身向目标发射电波，测量其反射波。 ②被动型雷达测量目标所发射的电波或由目标反射电台的电波等。

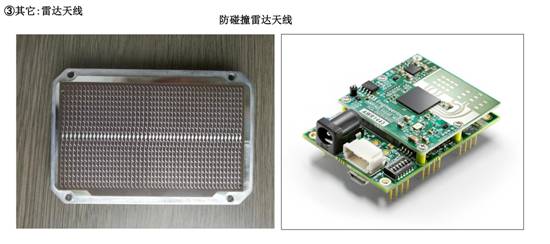

雷达分类：

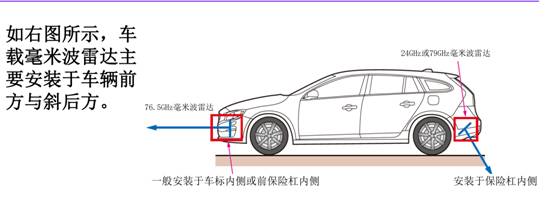

毫米波雷达安装位置：

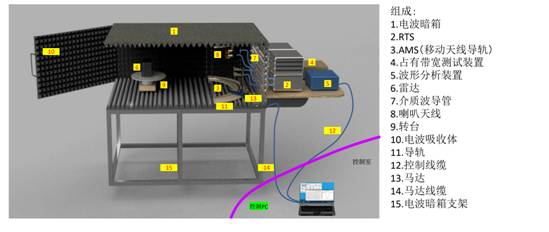

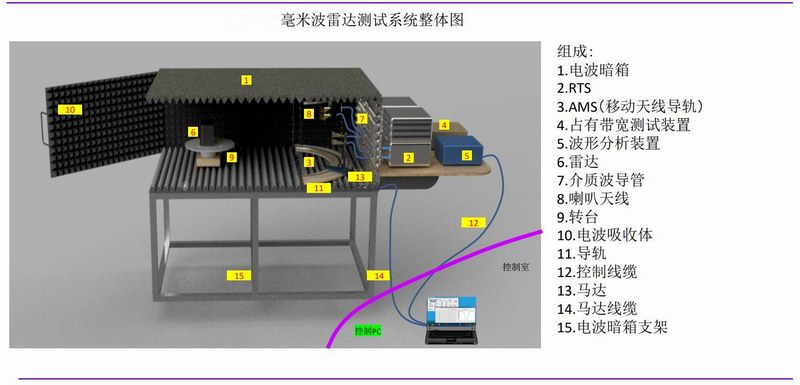

毫米波雷达测试系统整体图

测试步骤（范泰电子示例）

将被测雷达放在转台上。然后按PC的键盘，接着进行如下操作：

1）电脑会弹出输入序列号记录的指令，然后输入待测雷达的序列号到PC。

2）通过控制电脑设置RTS的模拟目标距离为10m，并使转台向右由0旋转至50度。可以对转台每旋转1度时，测量 雷达所测得的目标的旋转角度。同样，使转台向左旋转，进行同样的测试。

3）通过控制电脑设置RTS的模拟目标距离为3m、10m以及从10m按10m步进增加到100m，测量此时雷达的读取数值。 接着模拟目标从100m开始以-100km/h的速度，以10km/h的步进变化到+100km/h，用雷达记录目标的速度。

4）用占有带宽测试装置测量目标在100m处的占有带宽。 另外，雷达的抗干扰测试和波形分析可通过抽样进行。

以上步骤的测试结束后，发出测试结束的信号，等待下一个雷达的测试。 记录系统 按上述的步骤测试后，记录系统记录各个序列号的测量数值，最后判定合格与否。

其他之未尽内容，请咨询上海范泰电子科技有限公司
